2.11.6. Замена датчика детонации (1ZZ-FE / 3ZZ-FE)

Отсоедините отрицательную клемму аккумуляторной батареи.
Снимите нижний защитный щиток №1 двигателя.

Снятие датчика детонации
Отсоедините разъем датчика детонации.

Снятие датчика детонации

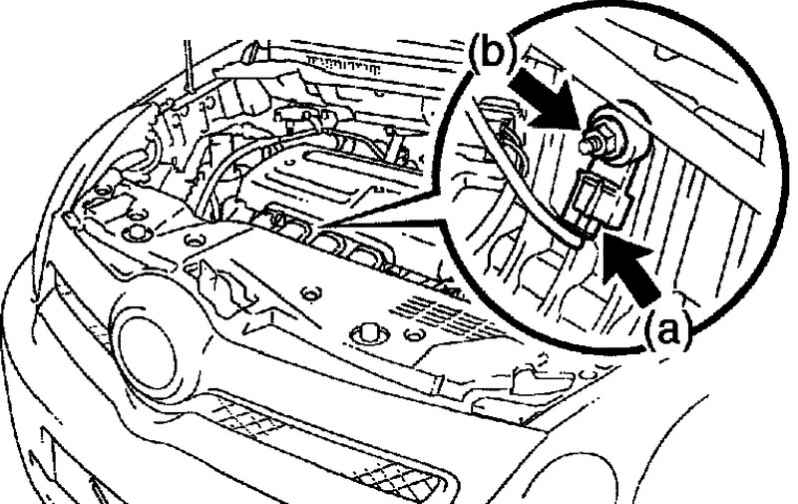

Рис. 2.566. Снятие датчика детонации

Отверните гайку крепления и снимите датчик детонации (рис. 2.566).

Установка датчика детонации
Закрепите датчик детонации гайкой.
Момент затяжки: 20 Н·м.

Установка датчика детонации

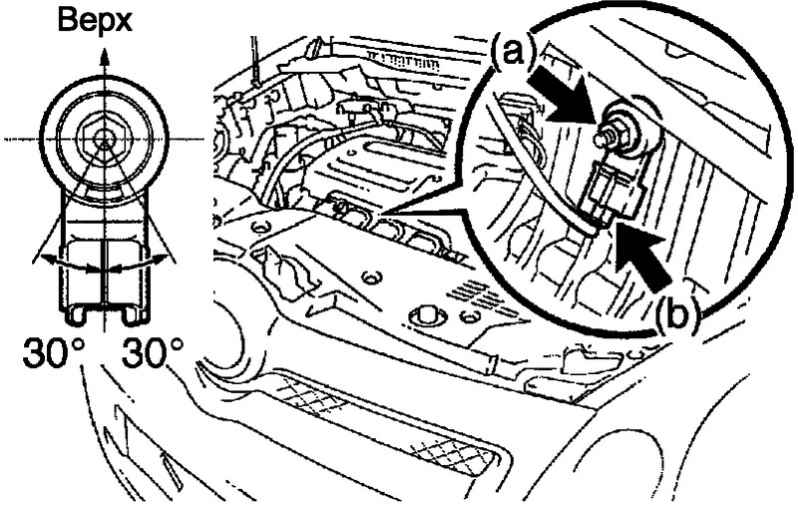

Рис. 2.567. Установка датчика детонации


ПРИМЕЧАНИЕ
Проследите, чтобы датчик детонации был установлен под правильным углом (рис. 2.567).

Присоедините разъем датчика детонации.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Установите нижний защитный щиток №1 двигателя.
