2.5.6. Замена приводного ремня (1CD-FTV)
Снимите нижний щиток двигателя № 1.
Снимите нижний правый щиток двигателя.
|
|

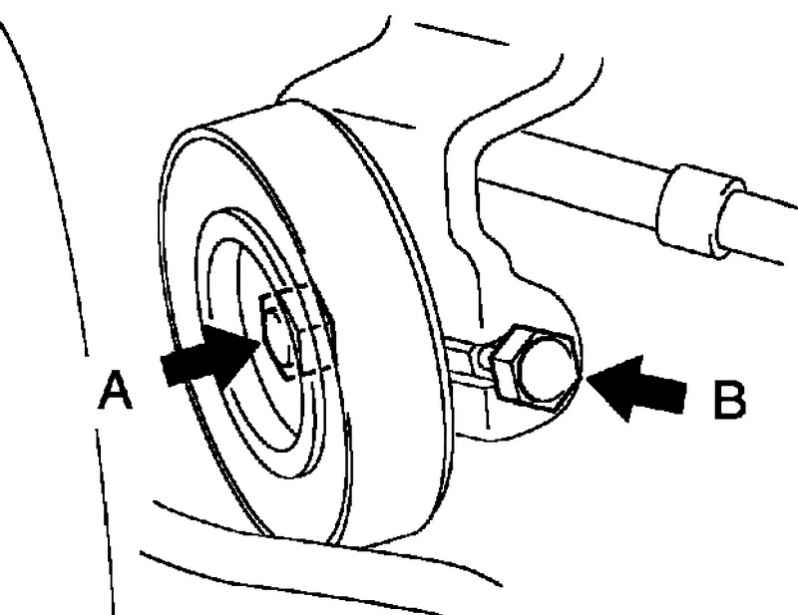

Рис. 2.323. Гайка и болт крепления шкива привода компрессора системы кондиционирования
|
Снимите поликлиновой ремень (привода компрессора системы кондиционирования от шкива коленчатого вала).
|
|
Рис. 2.324. Проворачивание натяжителя поликлинового ремня
|
Медленно поверните натяжитель поликлинового ремня по часовой стрелке, затем снимите ремень (
рис. 2.324).
Регулировка натяжения поликлинового ремня №1 (привода компрессора кондиционера от шкива коленчатого вала)
Установите поликлиновой ремень.
Затяните болт В, затем отрегулируйте натяжение ремня (
рис. 2.323).
Затяните гайку А.
Момент затяжки: 39 Н·м.
Установите нижний правый щиток двигателя
Установите нижний щиток двигателя №1
